.概述

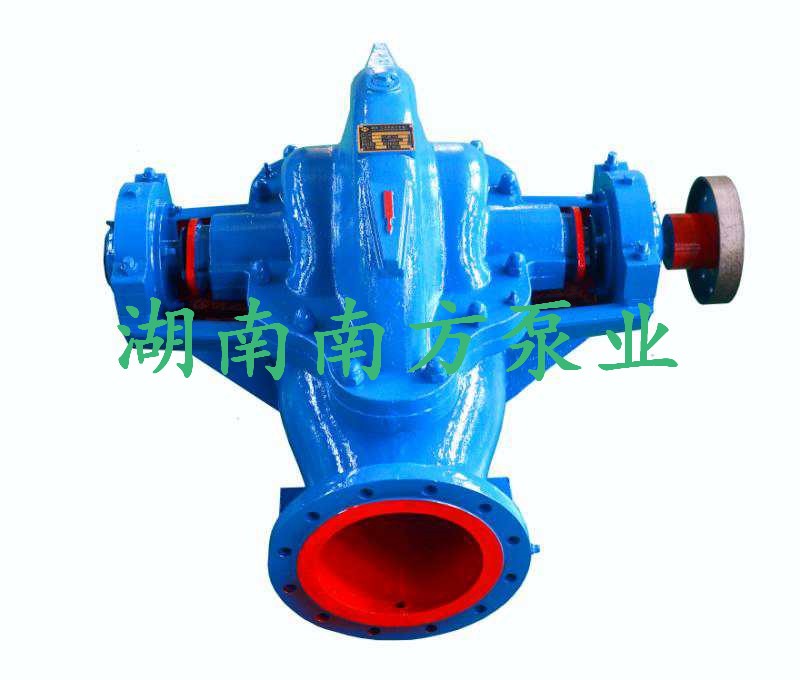

1)、S系列双吸中开泵是我公司最新一代的高效节能新产品，广泛用于现代城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程等。

S型泵采用国家标准规范设计，其系列化、标准化、通用化程度高，性能优越、运行平稳、安全可靠。在设计中采用新结构、便于维护，维修和保养；采用新材质，可适用于多种介质的输送。

2）、主要性能参数范围

● 泵出口直径        100~1200mm

● 流量               Q:  70~22392m3/h

● 扬程               H:  8~150m

● 工作温度            T:   -20℃~200℃

● 固体颗粒            ≤80mg/L

● 工作许用压力        ≤4Mpa

● 也可以根据用户要求设计性能参数

3）、泵型号描述

例：500S35A-L-M（F、Y）-J

500 — 泵的吸入口径（mm ）

S — 单级双吸，中开离心清水泵

35 — 设计点扬程（m）

A — 泵叶轮外径的改变(最大直径时不表示)

L — 立式机构

M — 耐磨型

F — 耐腐型

Y— 耐油型

J—  泵转数改变（保持原来转速时不表示）

4）、.结构特点

1. 泵壳结构：采用轴向中开结构，吸入口与吐出口均在泵体上，且均在垂直于轴线的平面内。便于管路布置，便于检修（检修时，拆开泵盖和转子部件即可，无需拆卸进出口水管及原动机）。

2. 转子结构：采用双吸叶轮，利用其叶片的对称布置，达到平衡轴向力之效果。叶轮依靠两侧的轴套和轴套螺母固定在轴上，其轴向位置可通过调整轴套螺母，准确对中。轴采用两端支撑结构，通过弹性柱销联轴器直连原动机，有效降低机械损失；轴承为深沟球轴承，油脂润滑，运行平稳。

3. 涡室结构：泵体、泵盖和叶轮构成吸水室和压水室。在吸水室和压水室之间安装口环，用以减少压水室的水漏回到吸水室，从而减小容积损失，同时对泵体起到有效地保护作用，延长泵壳使用寿命。在进出法兰上，预留真空表和压力表的安装管螺孔；在进出水法兰的下部，预留放水管螺纹孔接口，便于自动化控制系统接入。

4. 轴封结构：轴封为填料机封或机械密封两种，亦可根据特殊要求采用软填料密封。水封水（冲洗水）根据介质情况，采用从压水室引出或外接供应。

5）、产品结构图

结构形式I

结构形式II
